Пропонуємо комплекс обладнання призначений для автоматизованого приймання сигналу управління та відтворення гучномовцями аудіо-повідомлень “Повітряна тривога” та “Відбій повітряної тривоги”. Також можливе відтворення інших повідомлень записаних на флеш-пам'яті (USB носії) або за допомогою мікрофону.
Комплекс обладнання може використовуватись як складовий елемент місцевої автоматизованої системи оповіщення (МАСЦО) для оповіщення територіальних громад, локальної або об’єктової системи оповіщення (промислових підприємств, закладів охорони здоров’я, освіти, житлово-комунальних підприємств, фінансових установ органів виконавчої влади та ін.
Для формування сигналів “Повітряна тривога” та “Відбій повітряної тривоги” використовуються дані сайтів “єТривога” та “Мапа повітряних тривог”.
Комплекс системи оповіщення для передачі сигналу «Повітряна тривога» складається з:
- Блоку керування інформацією;
- Підсилювача потужністю 100Вт (200Вт, 300Вт, 400Вт);
- Гучномовців рупорних 30Вт – 3 шт. (50Вт – 2 шт.)
(для потужностей 200Вт, 300Вт, 400Вт – застосовується відповідна кількість гучномовців).
Можливе комплектування додатковим обладнанням:
- Пульт мікрофонний ПМ-01.
- Блок резервного живлення БРЖ02-24/7,12 (з акумуляторами).
- Шафа комутаційна
Орієнтовна вартість комплекту з підсилювачем потужністю 100Вт становить
від 20 200 грн. з ПДВ (без додаткового обладнання).
Блок керування інформацією з’єднується з локальною обчислювальною мережею (Ethernet) з можливістю доступу до Інтернету. Після з'єднання всіх компонентів і увімкнення живлення, блок управління протягом 2-х хвилин встановлює з'єднання з джерелами даних про що свідчить індикація на передній панелі. При надходженні сигналу «Повітряна тривога» або «Відбій повітряної тривоги» автоматично вмикається підсилювач-мікшер і транслює необхідну інформацію відповідно до команд і сигналів від блоку управління. Після передачі підсилювач автоматично вимикається, а блок управління переходить у черговий режим.
Повідомлення для оповіщення населених пунктів:
Повідомлення “Повітряна тривога"
Сирена (20 сек.).
Увага! Громадяни! Повітряна тривога! Відключіть світло, газ, погасіть вогонь у печах. Візьміть засоби індивідуального захисту, документи, запас харчів та води. Попередьте сусідів та допоможіть хворим та людям похилого віку вийти на вулицю. Якнайшвидше дістаньтесь захисної споруди або заховайтеся на місцевості. Дотримуйтесь спокою та порядку.
5 разів, загальна тривалість 4:30
Повідомлення “Відбій повітряної тривоги”
Сирена (20 сек.).
Увага! Громадяни! Відбій повітряної тривоги! Усім вернутись до місць роботи або проживання. Допоможіть у цьому хворим та людям похилого віку. Будьте готові до можливого повторного нападу противника. Завжди майте із собою засоби індивідуального захисту.
сирена 1 раз, повід. 4 разів, загальна тривалість 2:15
Склад комплекту оповіщення

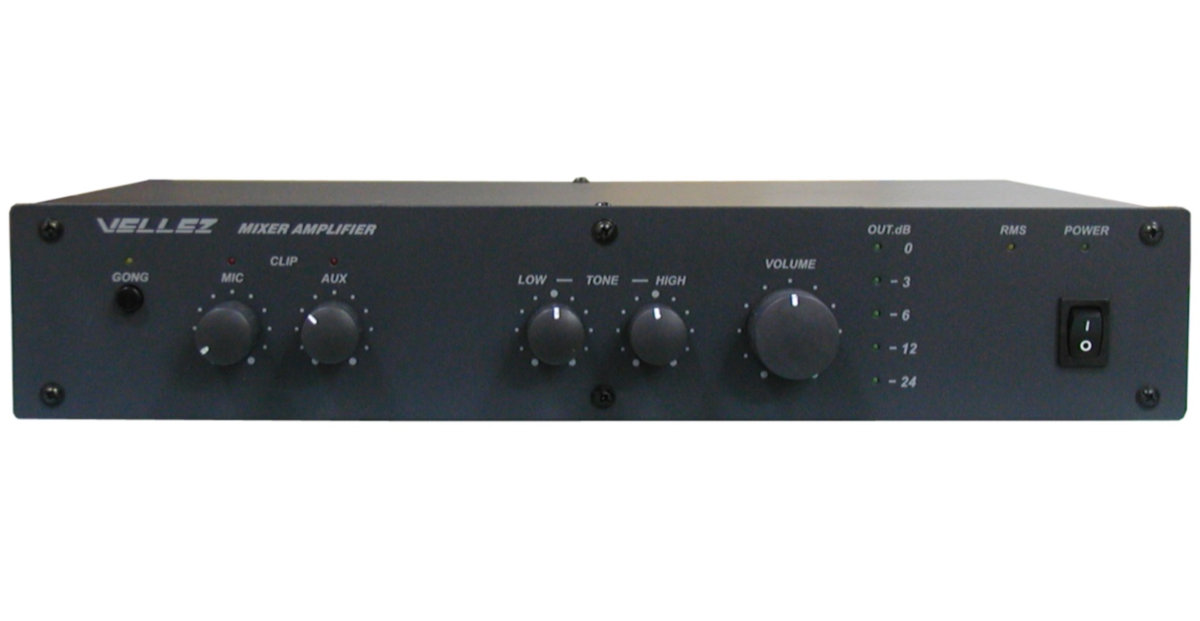

Підсилювач-мікшер

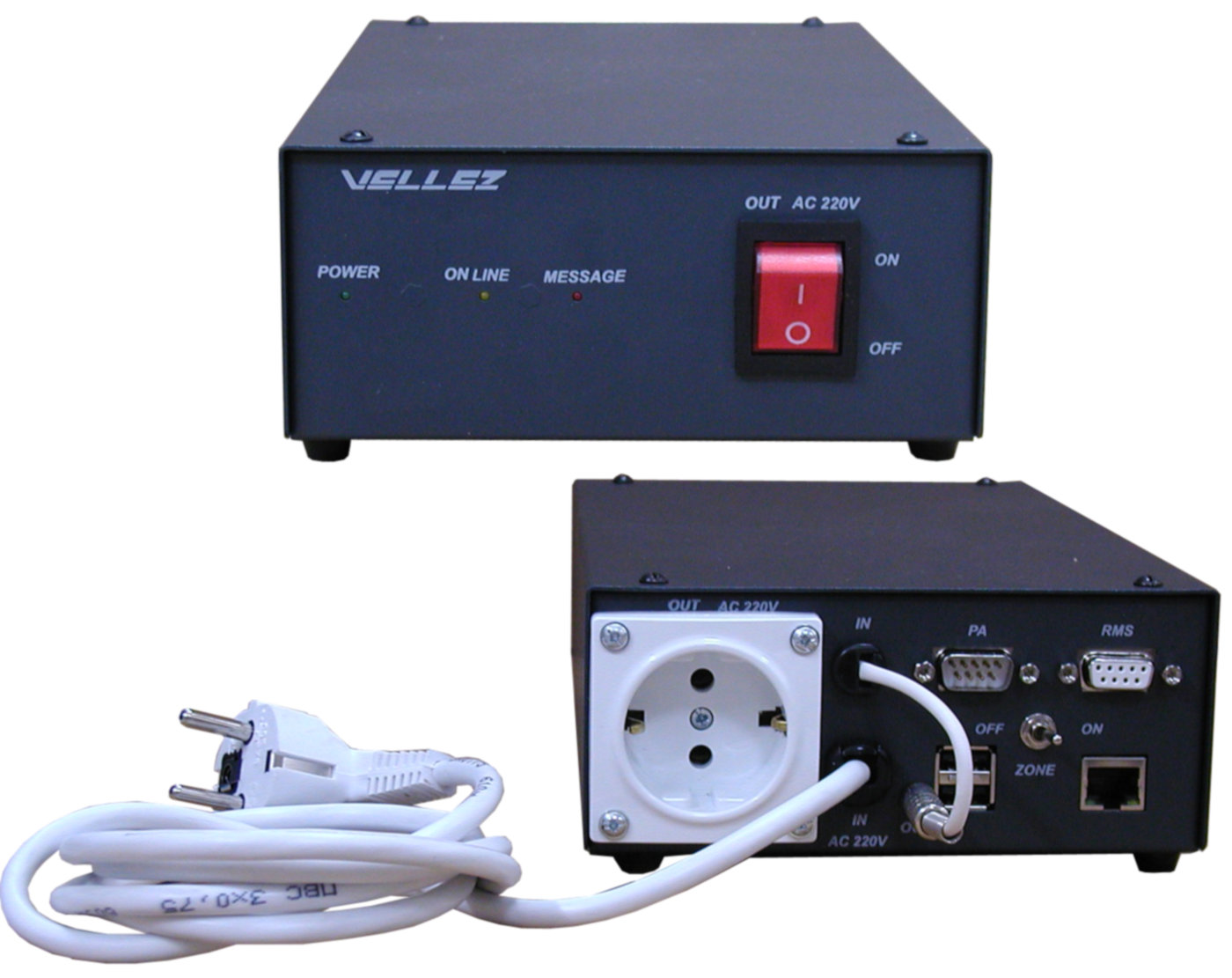

Блок керування інформацією

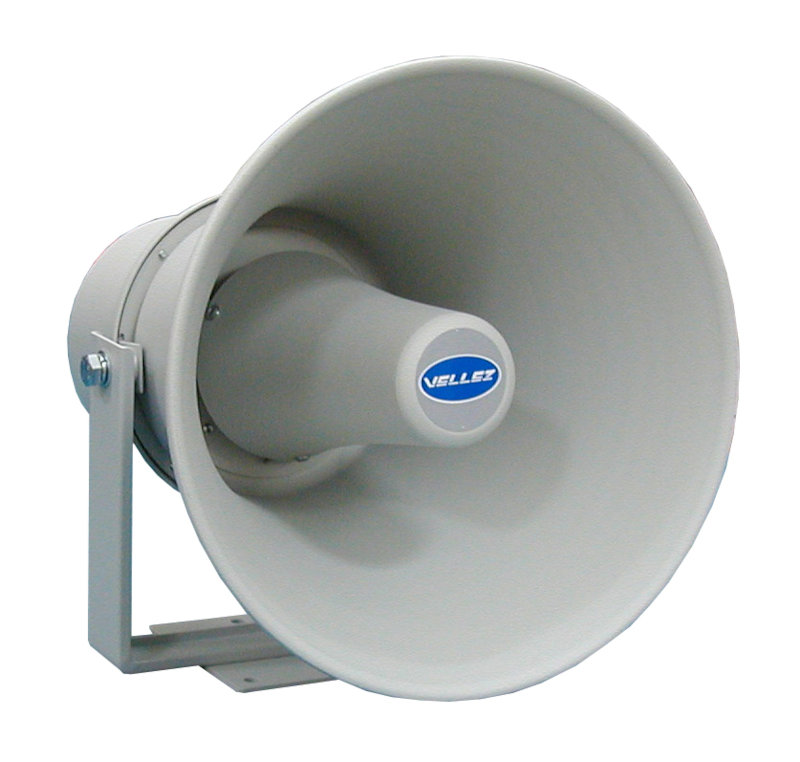

Гучномовці рупорні 3 шт
Загальні технічні характеристики БКІ (блоку керування інформацією)
|
Інтерфейс з локальною мережею |
10/100М Ethernet |
|
Рівень вихідного сигналу, В |
1 |
|
Вихідний опір, Ом |
100 |
|
Діапазон відтворюваних частот, Гц |
20 - 20000 |
|
Співвідношення сигнал/шум, дБ |
85 |
|
Формат записаних повідомлень |
MP3 |
|
Файлова система |
FAT16, FAT32 |
|
Зовнішній носій інформації |
USB-накопичувач |
|
Максимальний об'єм носія інформації, ГБ |
32 |
|
Напруга живлення змінного струму 50 Гц, В |
220 +44/-66 |
|
Споживана потужність, ВА, не більше |
12 |
|
Габаритні розміри, мм, не більше |
75х155х250 |
|
Маса, кг, не більше |
1,5 |
Загальні технічні характеристики підсилювача-мікшера
|
Вихідна потужність підсилювача для виходів 100 В та 30 В (при f=1кГц, Кг=1%), Вт |
100 |
|
Вихідна потужність підсилювача для виходу 4 Оhm (при f=1кГц, Кг=1%), Вт |
50 |
|
Діапазон відтворюваних частот для виходу 100В, Гц (-3дБ) |
40 ÷ 18000 |
|
Діапазон відтворюваних частот для виходу 30В, Гц (-3дБ) |
40 ÷ 20000 |
|
Діапазон відтворюваних частот для виходу 4 Оhm, Гц (-3дБ) |
30 ÷ 20000 |
|
Активний опір навантаження для виходу 4 Оhm, Ом, не менше |
4 |
|
Чутливість входів, мВ: |
|
|
- мікрофонний динамічний |
2 |
|
- лінійний |
100 |
|
Рівень А - зваженого шуму входів, дБ, не менше: |
|
|
- мікрофонний динамічний |
54 |
|
- лінійний |
85 |
|
Діапазон регулювання тембру на частотах 100 Гц і 10 кГц, дБ, не вужче |
± 10 |
|
Напруга живлення змінного струму частотою 50 Гц, В |
220 +22/-33 |
|
Потужність споживання, ВА, не більше |
140 |
|
Захист від КЗ в навантаженні |
є |
|
Захист від перегрівання |
є |
|
Габаритні розміри без упаковки, мм, не більше |
350х65х250 |
|
Маса без упаковки, кг, не більше |
4,2 |
